用途
本产品适用于交流额定电压750V及以下，各种机车车辆及城轨地铁车辆的配电系统、控制系统、信号系统特别适用在狭小空间以及其它各种有阻燃要求的电器装置用。
使用条件
电缆额定工作电压U0/U: 450/750V;
电缆长期允许工作温度应不超过125℃。
型号及名称介绍
型号 | 额定电压 | 产品名称 |
WDZ-DC/Ⅲ-125 | 750V | 低烟无卤阻然薄壁绝缘.耐矿物油和燃料油耐、耐温125℃、750V电缆 |
WDZ-DC-B- ZP-H/Ⅰ-125 | 750V | 低烟无卤阻燃薄壁绝缘总屏标准厚度护套、耐温125℃、750V电缆 |
代号含义
代号 | 代号含义 |
WDZ | 无卤低烟阻燃 |
DC | 产品的系列代号 |
ZP | 总屏蔽 |
H | 护套 |
Ⅰ | 安装在无矿物油和燃料油污染处 |
Ⅲ | 安装在受矿物油燃料油污染处(耐矿物油和燃料油) |
125 | 125℃ |
产品执行标准
TB/T1484-2010 Q/HHTZH009-2012
主要技术指标
缆透光率:≥80% PH值:≥4.3
电导率:≤10μs/mm 卤素含量:氯化氢释放量≤0.5%
毒性指数:≤5 单根电缆垂直燃烧性能:符合GB/T18380.12
成束电缆燃烧性能:符合GB/T1838035-2008的C类
产品结构示意图
WDZ-DC/Ⅲ-125 750V 0.5mm²结构示意图

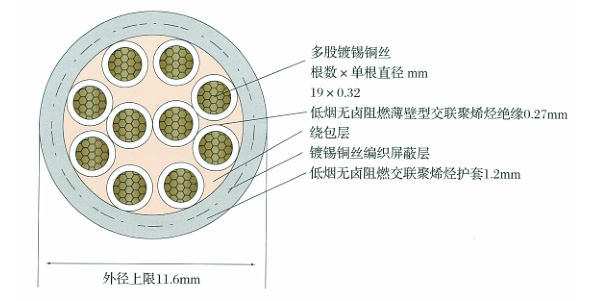

WDZ-DC-ZP-H/I-125 750V 10x1.5mm²结构示意图
