一、产品特点及用途
本产品适用于交流额定电压450/750V及以下电器仪表的连接线和自动控***系统的传输线，具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能，产品广泛应用于冶金、电力、石化等行业。
二、产品执行标准
Q/HHTZH004.1
阻燃耐火特性试验执行GB/T12666-2008标准
三、使用特性
1、交流额定电压：U0/U 450/750V。
2、***高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃；可溶性聚四氟乙烯(PFA)绝缘不超过260℃。
3、***低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-20℃；氟塑料及硅橡胶护套：固定敷设-60℃，非固定敷设-15℃。
4、电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。
5、电缆允许弯曲半径：非铠装电缆***小为电缆外径的6倍；铜带屏蔽或钢带铠装电缆***小为电缆外径的12倍；氟塑料绝缘和护套电缆***小为电缆外径的8倍。
四、基本型号及名称
(ZR192-)KFF | 氟46(进口PFA)绝缘和护套控***电缆 |
(ZR192-)KFFP | 氟46(进口PFA)绝缘和护套铜丝编织屏蔽控***电缆 |
(ZR192-)KFFR | 氟46(进口PFA)绝缘和护套控***软电缆 |
(ZR192-)KFF22 | 氟46(进口PFA)绝缘和护套钢带铠装控***电缆 |
(ZR192-)KFFRP | 氟46(进口PFA)绝缘和护套铜丝编织屏蔽控***软电缆 |
(ZR192-)KFFP1 | 氟46(进口PFA)绝缘和护套镀锡铜丝编织屏蔽控***软电缆 |
(ZR192-)KFFP2 | 氟46(进口PFA)绝缘和护套铜带绕包屏蔽控***电缆 |
(ZR192-)KFFRP2 | 氟46(进口PFA)绝缘和护套铜带绕包屏蔽控***软电缆 |
(ZR192-)KFV | 氟46(进口PFA)绝缘聚氯乙烯护套控***电缆 |
(ZR192-)KFVR | 氟46(进口PFA)绝缘聚氯乙烯护套控***软电缆 |
(ZR192-)KFVP | 氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控***电缆 |
(ZR192-)KFVRP | 氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控***软电缆 |
(ZR192-)KFVP2 | 氟46(进口PFA)绝缘铜带绕包屏蔽聚氯乙烯护套控***电缆 |
(ZR192-)KFVP22 | 氟46(进口PFA)绝缘铜丝编织屏蔽钢带铠装聚氯乙烯护套控***电缆 |
(ZR192-)KFRV22 | 氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控***软电缆 |
(ZR192-)KFVP2-22 | 氟46(进口PFA)绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控***电缆 |
(ZR192-)KFGR(YGC-KF46R) | 氟46(进口PFA)绝缘硅橡胶护套控***软电缆 |
(ZR192-)KFGPR(YGC-KF46RP) | 氟46(进口PFA)绝缘硅橡胶护套铜丝编织屏蔽控***软电缆 |
注：1、采用进口PFA材料型号前加ZR192；其中ZR192-KFF耐高温防腐控***电缆系列获国家zl**********。
2、需要阻燃护套型号前加ZR；
3、导体线芯中铜丝可以采用镀锡铜导体；
4、如采用铝塑复合带绕包屏蔽，只需将型号中的P或P2改为P3即可。
五、代号名称和含义
项目 | 代号 | 说明 |
阻燃特性 | ZR | 阻燃：分A、B、C三级 |
系列代号 | K | 控***电缆 |
绝缘材料 | F | 聚全氟乙丙烯(F46)***高工作温度200℃ |
可溶性聚四氟乙烯(PFA)***高为260℃(型号前加ZR192) | ||
护套材料 | F | 聚全氟乙丙烯(F46)***高工作温度200℃ |
可溶性聚四氟乙烯(PFA)***高为260℃(型号前加ZR192) | ||
V | 聚氯乙烯 | |
G | 硅橡胶 | |
屏蔽材料 | P | 铜丝编织屏蔽 |
P1 | 镀锡铜丝屏蔽 | |
P2 | 铜带绕包屏蔽 | |
P3 | 铝塑绕包屏蔽 | |
铠装材料 | 22 | 钢带铠装聚氯乙烯护套 |
23 | 钢带铠装聚乙烯护套 | |
32 | 钢丝铠装聚氯乙烯护套 | |
33 | 钢丝铠装聚乙烯护套 | |
导体结构 | A | 单股导体 |
B | 7股绞合导体 | |
R | 多股绞合导体 |
六、主要技术指标
1、成品电缆导体直流电阻(符合GB/T3956规定)参照附录A表3。
2、20℃时绝缘电阻不小于500MΩ·km。
3、成品电缆经受交流50Hz 3.0kV/5min电压试验不击穿。

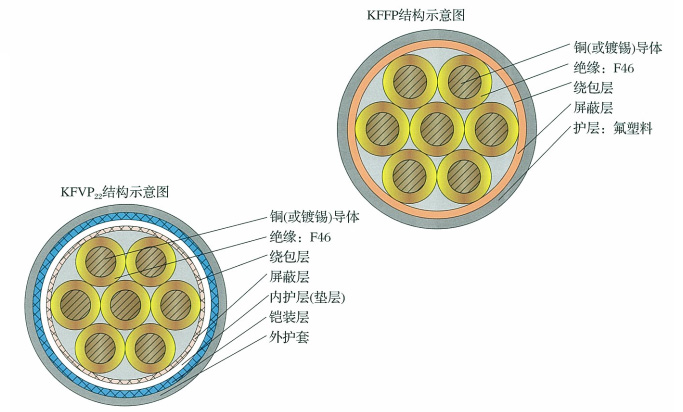

产品结构示意图
